LCR40 Peak 電感器電容器和電阻器LCR表
更新：2021-10-25 13:16:22 點擊：
LCR40 Peak 電感器電容器和電阻器LCR表
價格： ¥ 1500
優惠價：¥ 980
詳情

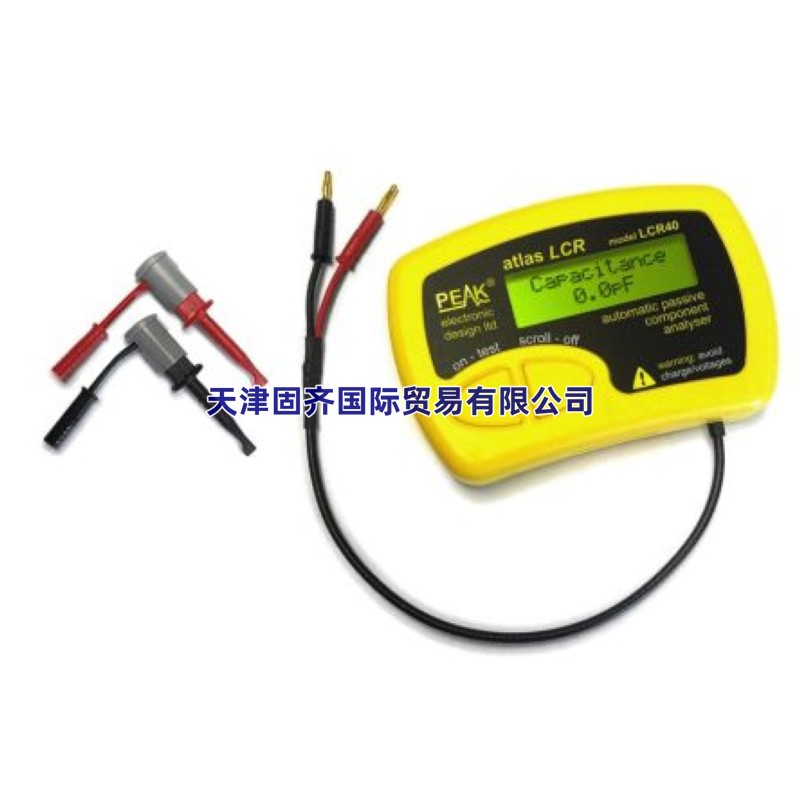

LCR40 Peak 電感器電容器和電阻器LCR表LCR40-Atlas
分析儀類型：LCR
元件類型：電感器、電容器、電阻器。
電感范圍：1uH至2H
電容范圍：0.5pF至10000uF
電阻范圍：1R至2MR
典型精度：±1.5%
測試頻率：自動：直流，1kHz，15kHz，200kHz。
最小電感分辨率：0.8uH
最小電容分辨率：0.5pF
最小電阻分辨率：0.6R
測量方案：快照
顯示類型：字母數字LCD（非背光）
LCR40-Atlas LCR無源部件分析儀信息：
Atlas LCR40自動識別和分析無源元件（電感器、電容器或電阻器）。它使用自動選擇的測試頻率（直流、1kHz、15kHz和200kHz）測量其參數。
電感從1uH到2H（最小分辨率為0.8uH），電容從1pF到10000uF（最小分辨率為0.5pF），電阻從1ohm到2Mohm。

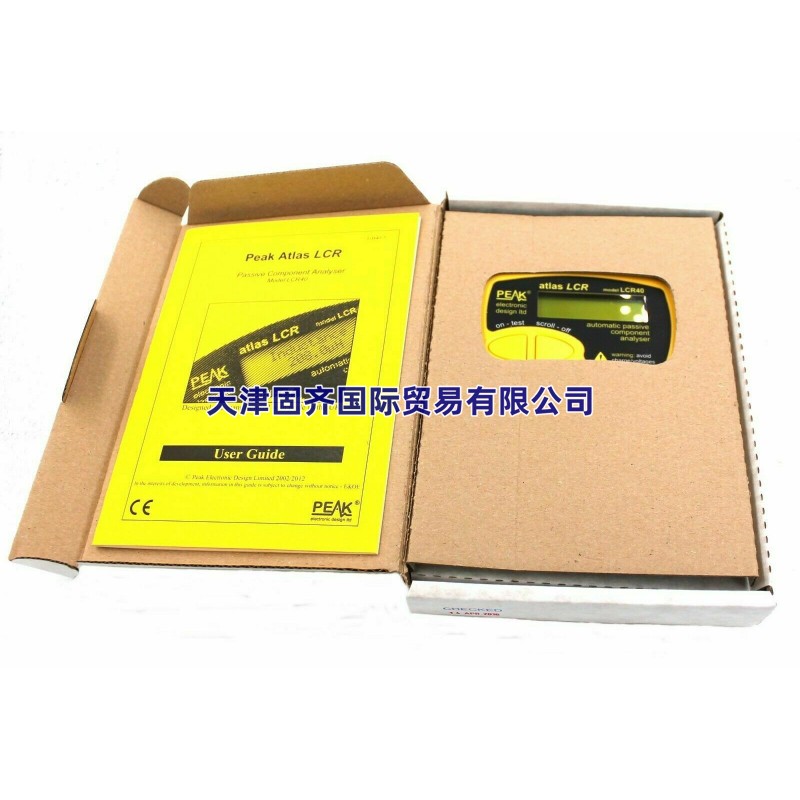

包括：
LCR40無源元件分析儀。

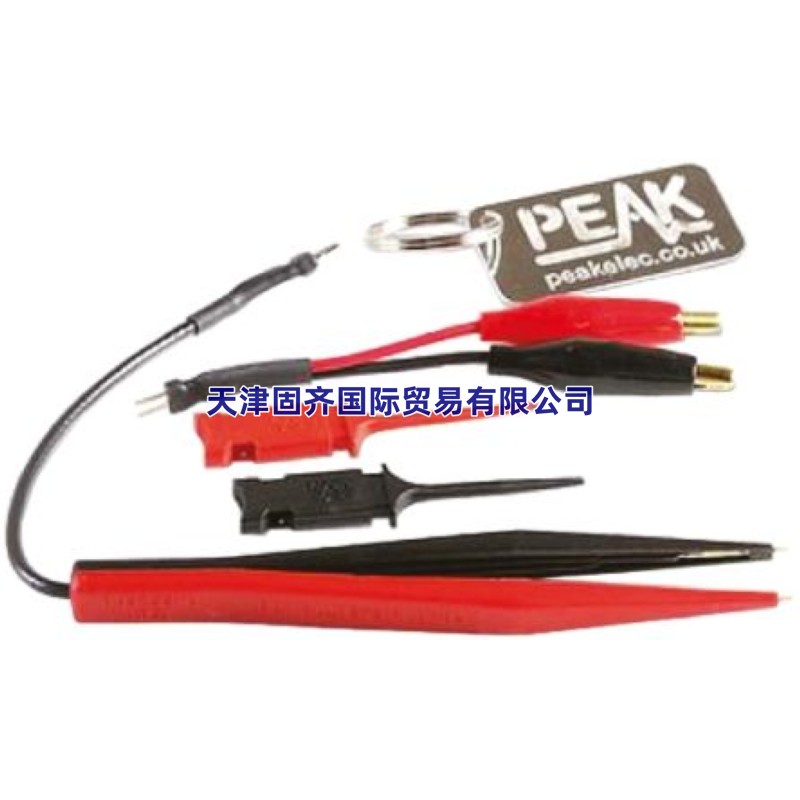

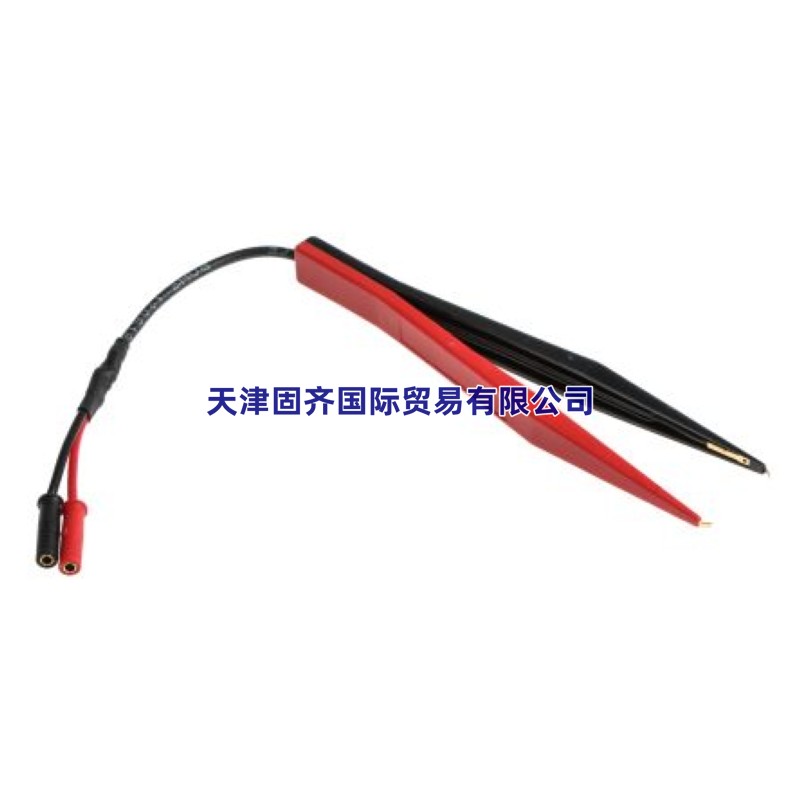

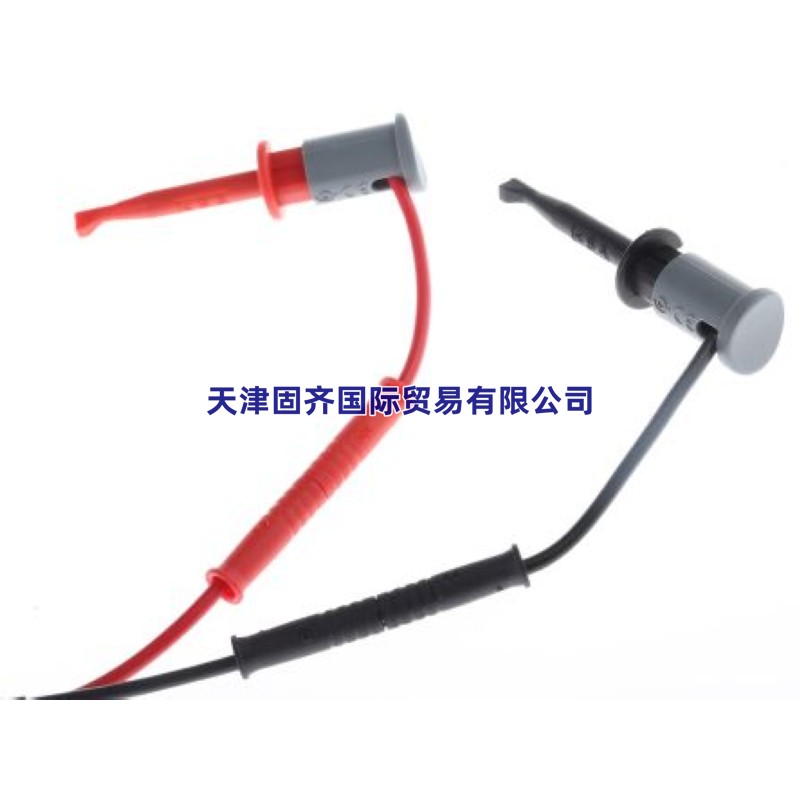

2mm插頭和插座以及可拆卸鉤形探頭。
綜合圖解用戶指南。
GP23堿性電池。
技術規格
電阻：1歐姆至2歐姆，分辨率通常為0.6歐姆，精度通常為±1.0%±1.2歐姆
電感：1uH至2H，分辨率通常為0.8uH，精度通常為±1.5%±1.6uH
電容：0.5pF至10000uF，分辨率通常為0.5pF，精度通常為±1.5%±1.0pF
開路試驗電壓：±1.05V
短路試驗電流：±3.25mA
測試頻率：直流、1kHz、14.925kHz和200kHz，±1.5%
正弦純度：-60dB三次諧波典型值
工作溫度范圍：15°C至35°C（60°F至95°F）
電池類型：GP23A或V23A或MN21（12V 55mAH型）
電池壽命：通常約1600次操作，每次操作1分鐘
顯示類型：字母數字LCD（非背光）
顯示的精度適用于100uH-100mH、200pF-500nF和10歐姆到1歐姆。
常見問題
Q.探頭開路時測得的電容不接近零（±1.6pf）
A.開路電容的微小變化是正常的，執行探針補償程序。
Q.探針短路時測得的電阻和/或電感不接近零（±1.2歐姆，±1.6uH）
A.短路電阻和電感的微小變化正常，執行探針補償程序。
測量值似乎不正確。
A.在整個分析過程中，確保探針與被測部件連接良好。
A.確保沒有任何其他部件與被測部件連接。確保您沒有接觸到連接。
A.組件值可能超出支持的測量范圍。
A.部件的設計頻率可能與Atlas LCR使用的測試頻率不一致。
Q.測試之間的測量值略有不同。
A.顯示的分辨率比內部測量分辨率更精細，以避免舍入誤差。引用的測量分辨率內的微小變化是正常的。
Q.顯示屏顯示xx/xxxx的“校準到期”日期。
A.“校準到期日”純粹是一項建議。在那之后沒有什么壞事發生。新的LCR儀器顯示的日期約為未來12-18個月。這類儀器普遍接受的重新校準間隔為12個月。LCR40/45只能在Peak（使用非常全面的24站鉆機）進行重新校準，校準到期日設置為12個月。不強制進行重新校準。
問題：探頭已分離。
A.老式探頭使用方針連接器簡單地安裝在測試引線上，以便安裝各種附件。只需將它們推回到一起。新探頭類型與2mm插頭和插座一起安裝。
當測試某些元件時，顯示器顯示“低電阻和低電感”，為什么不測量它們？
A.它將測量它們。當Atlas LCR測量一個低電阻和低電感組件，并且無法確定它是電感還是電阻（因?yàn)樗鼈冊诘椭禃r(shí)可能具有非常相似的特性）時，會顯示此消息。只需按下裝置上的滾動鍵，即可看到電感和電阻的測量值。
Peak LCR40m 無源元件分析儀
LCR40m將自動識別電感器、電容器和電阻器，測量主要元件值和其他元件細節（如線圈電感和直流電阻）。LCR40m 特別適用于未標記和表面安裝設計。
自動組件識別
自動選擇測試頻率
延遲或即時分析（用于免提操作）
非易失性探頭和測試引線補償
自動測距和縮放，顯示實際單位
分析儀類型：LCR
元件類型：電感器、電容器、電阻器。
電感范圍：1uH至2H
電容范圍：0.5pF至10000uF
電阻范圍：1R至2MR
典型精度：±1.5%
測試頻率：自動：直流，1kHz，15kHz，200kHz。
最小電感分辨率：0.8uH
最小電容分辨率：0.5pF
最小電阻分辨率：0.6R
測量方案：快照
顯示類型：字母數字LCD（非背光）
LCR40-Atlas LCR無源部件分析儀信息：
Atlas LCR40自動識別和分析無源元件（電感器、電容器或電阻器）。它使用自動選擇的測試頻率（直流、1kHz、15kHz和200kHz）測量其參數。
電感從1uH到2H（最小分辨率為0.8uH），電容從1pF到10000uF（最小分辨率為0.5pF），電阻從1ohm到2Mohm。
包括：
LCR40無源元件分析儀。
2mm插頭和插座以及可拆卸鉤形探頭。
綜合圖解用戶指南。
GP23堿性電池。
技術規格
電阻：1歐姆至2歐姆，分辨率通常為0.6歐姆，精度通常為±1.0%±1.2歐姆
電感：1uH至2H，分辨率通常為0.8uH，精度通常為±1.5%±1.6uH
電容：0.5pF至10000uF，分辨率通常為0.5pF，精度通常為±1.5%±1.0pF
開路試驗電壓：±1.05V
短路試驗電流：±3.25mA
測試頻率：直流、1kHz、14.925kHz和200kHz，±1.5%
正弦純度：-60dB三次諧波典型值
工作溫度范圍：15°C至35°C（60°F至95°F）
電池類型：GP23A或V23A或MN21（12V 55mAH型）
電池壽命：通常約1600次操作，每次操作1分鐘
顯示類型：字母數字LCD（非背光）
顯示的精度適用于100uH-100mH、200pF-500nF和10歐姆到1歐姆。
常見問題
Q.探頭開路時測得的電容不接近零（±1.6pf）
A.開路電容的微小變化是正常的，執行探針補償程序。
Q.探針短路時測得的電阻和/或電感不接近零（±1.2歐姆，±1.6uH）
A.短路電阻和電感的微小變化正常，執行探針補償程序。
測量值似乎不正確。
A.在整個分析過程中，確保探針與被測部件連接良好。
A.確保沒有任何其他部件與被測部件連接。確保您沒有接觸到連接。
A.組件值可能超出支持的測量范圍。
A.部件的設計頻率可能與Atlas LCR使用的測試頻率不一致。
Q.測試之間的測量值略有不同。
A.顯示的分辨率比內部測量分辨率更精細，以避免舍入誤差。引用的測量分辨率內的微小變化是正常的。
Q.顯示屏顯示xx/xxxx的“校準到期”日期。
A.“校準到期日”純粹是一項建議。在那之后沒有什么壞事發生。新的LCR儀器顯示的日期約為未來12-18個月。這類儀器普遍接受的重新校準間隔為12個月。LCR40/45只能在Peak（使用非常全面的24站鉆機）進行重新校準，校準到期日設置為12個月。不強制進行重新校準。
問題：探頭已分離。
A.老式探頭使用方針連接器簡單地安裝在測試引線上，以便安裝各種附件。只需將它們推回到一起。新探頭類型與2mm插頭和插座一起安裝。
當測試某些元件時，顯示器顯示“低電阻和低電感”，為什么不測量它們？
A.它將測量它們。當Atlas LCR測量一個低電阻和低電感組件，并且無法確定它是電感還是電阻（因?yàn)樗鼈冊诘椭禃r(shí)可能具有非常相似的特性）時，會顯示此消息。只需按下裝置上的滾動鍵，即可看到電感和電阻的測量值。
Peak LCR40m 無源元件分析儀
LCR40m將自動識別電感器、電容器和電阻器，測量主要元件值和其他元件細節（如線圈電感和直流電阻）。LCR40m 特別適用于未標記和表面安裝設計。
自動組件識別
自動選擇測試頻率
延遲或即時分析（用于免提操作）
非易失性探頭和測試引線補償
自動測距和縮放，顯示實際單位
自動和手動關閉電源
